Rauman Äijänsuon jäähallista tarkka tietomalli suunnittelun tueksi

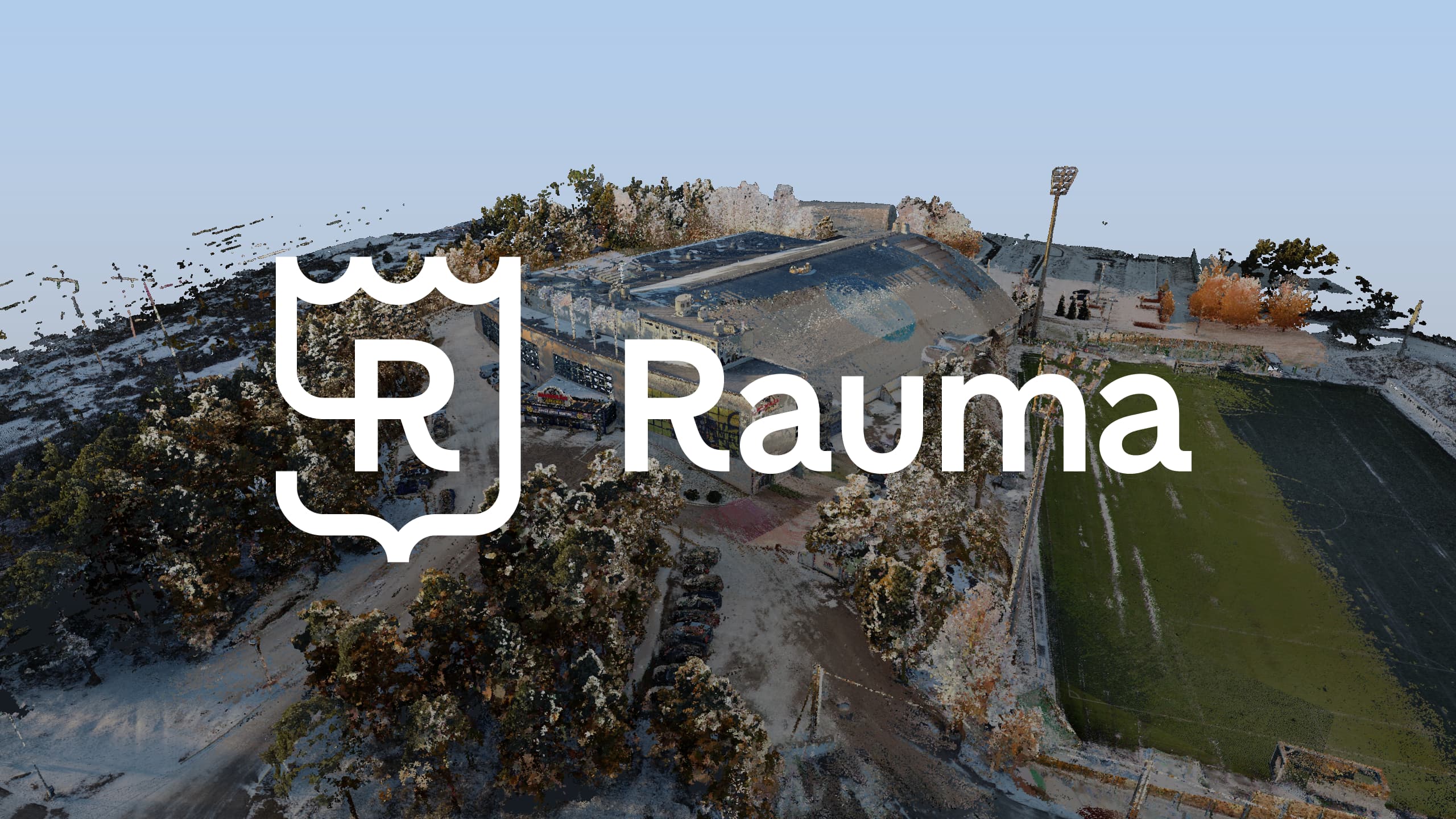

Näyttökuva jäähallin pistepilvimateriaalista. Kuva:eSite

Rauman kaupunki käynnisti loppuvuodesta 2025 Äijänsuon jäähallin kehittämiseen liittyvät selvitykset ja tarvitsi ajantasaiset sekä luotettavat lähtötiedot suunnittelun tueksi. Toimeksiantona oli tuottaa vuonna 1972 rakennetusta (ja myöhemmin laajennetusta) jäähallista kattava laserkeilausaineisto sekä sitä vastaava tietomalli, jota voidaan hyödyntää jatkosuunnittelussa ja päätöksenteossa.

Laserkeilaus ja tietomallinnus yhtenä kokonaisuutena

Kohteessa toteutettiin laaja sisä- ja ulkotilojen laserkeilaus, joka sidottiin valtakunnalliseen koordinaatistoon. Mittauksissa hyödynnettiin useita menetelmiä ja teknologioita, kuten takymetrimittausta, mobiililaserkeilausta sekä drone-kuvausta.

Laserkeilauksen tuloksena tuotettiin tarkka pistepilviaineisto, jonka pohjalta laadittiin tietomalli Autodesk Revit -ympäristössä sekä IFC formaatissa.

Lähtötietomallinnuksessa noudatettiin yleisten tietomallivaatimusten (YTV 2012) ohjeistusta, jossa määritellään rakennuksen tilat, päägeometria ja rakenteet.

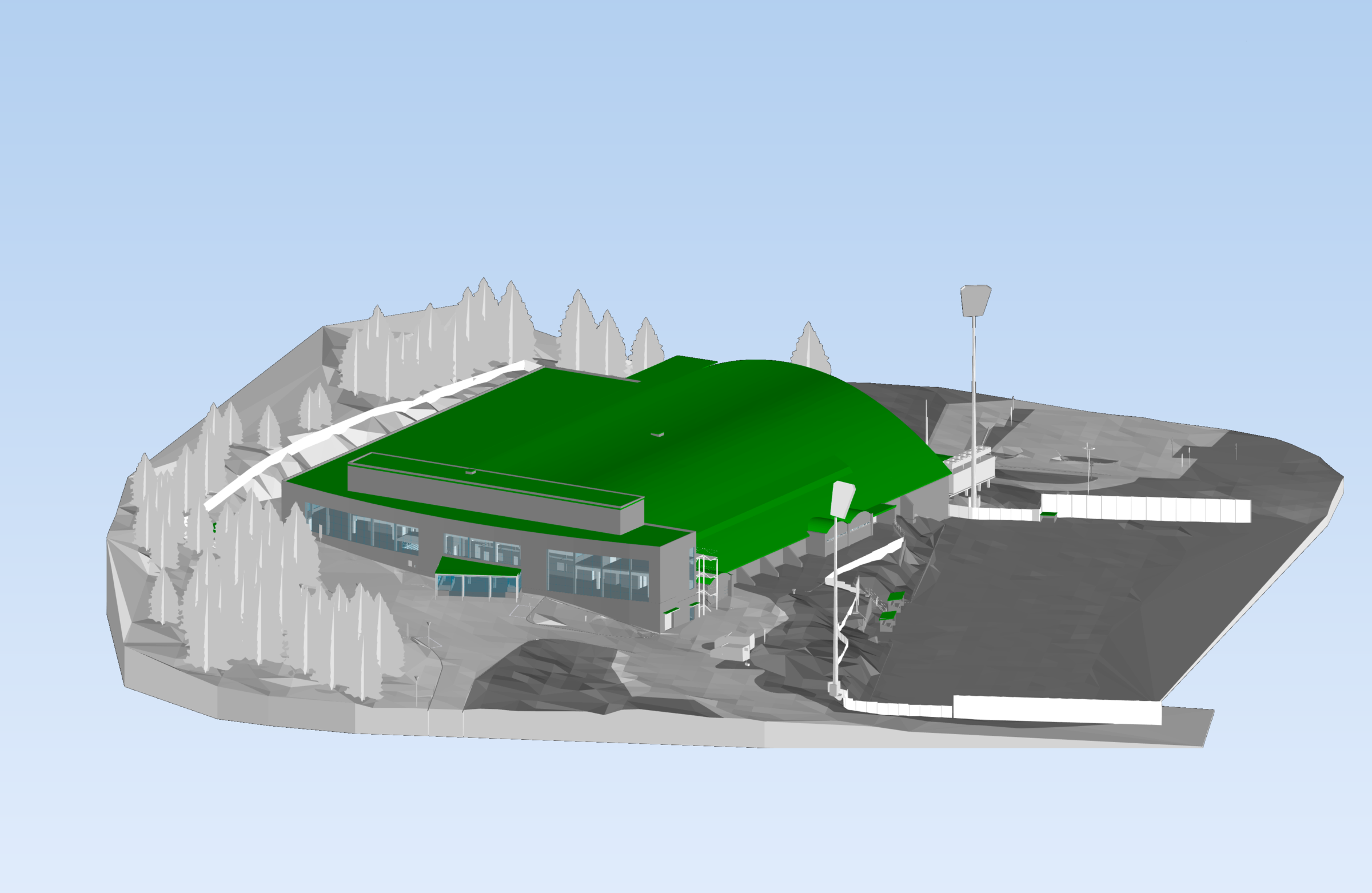

Lähtötietomallinnuksessa noudatettiin tietomallivaatimusten ohjeistusta, jossa määritellään rakennuksen tilat, päägeometria ja rakenteet. Kuvankaappaus tietomallista. Kuva: eSite

Toteutus

Jäähallin käyttö asetti erityisvaatimuksia mittauksen suunnittelulle ja toteutukselle. Mittaukset ajoitettiin siten, että ne häiritsivät mahdollisimman vähän hallin normaalia toimintaa ja tapahtumia. Talvelle ajoittuva projekti asetti omat säähaasteensa erityisesti ulkotilojen mittauksille.

Kohteen laaja pinta-ala sekä monitasoinen rakenne edellyttivät johdonmukaista mittausta ja mallinnusta.

Hyödyt tilaajalle

Projektin tuloksena Rauman kaupunki sai ajantasaisen ja yhtenäisen lähtötietoaineiston, joka tukee korjaus- ja kehityshankkeiden suunnittelua, vähentää epävarmuuksia ja virheitä suunnitteluvaiheessa, mahdollistaa eri osapuolten tehokkaan yhteistyön sekä toimii pitkäaikaisena dokumentaationa rakennuksesta.

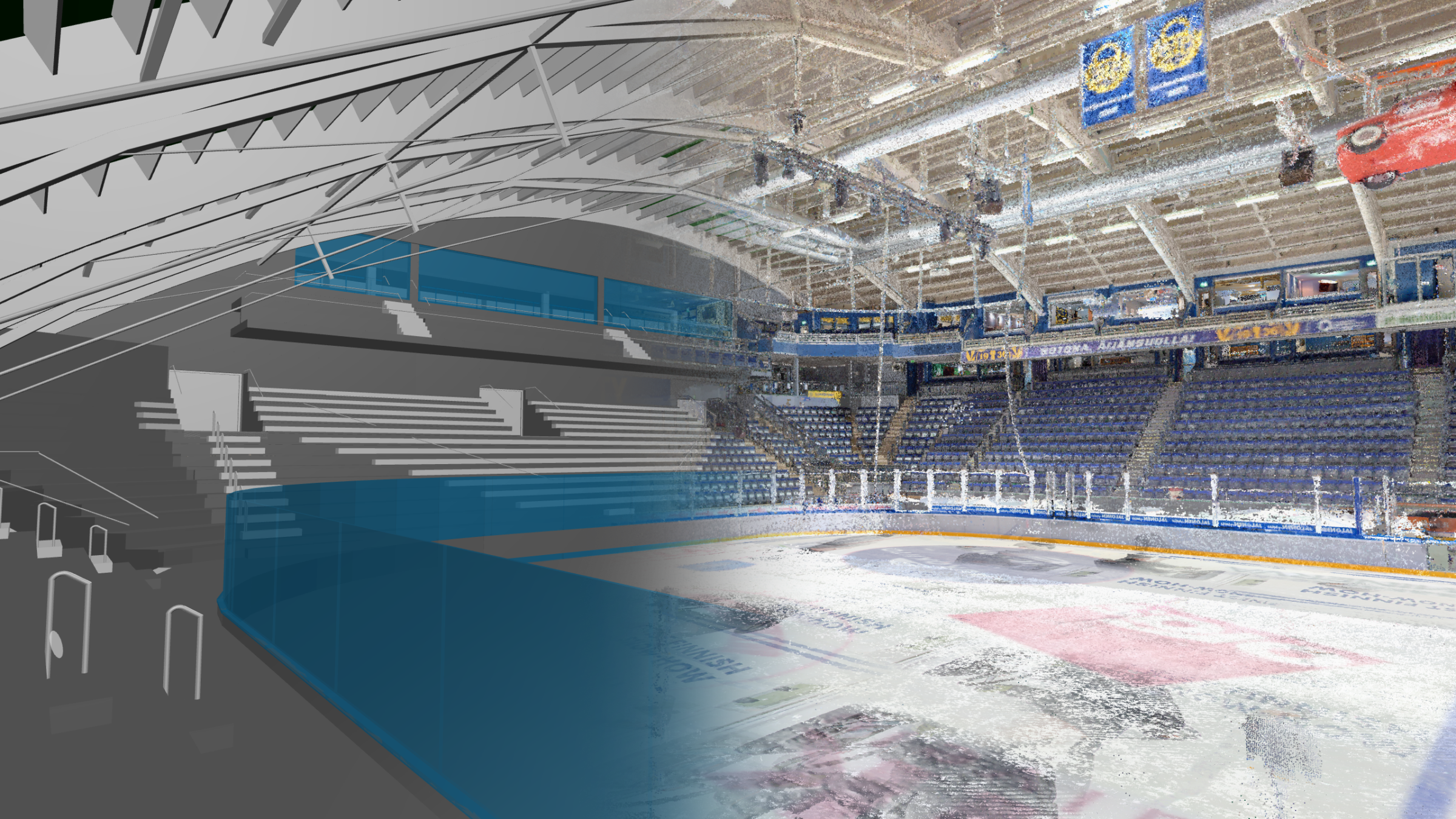

Laserkeilauksen ja siihen perustuvan tietomallin perusteella saatiin kokonaisuus, joka palvelee tilaajaa pitkälle tulevaisuuteen. Kuvankaappaus Tietomallin ja pistepilven yhdistelmästä. Kuva: eSite

Yhteenveto

Rauman Äijänsuon jäähallin laserkeilaus- ja tietomallinnusprojekti osoittaa, miten modernit mittaus- ja tietomallinnusmenetelmät mahdollistavat laadukkaat ja tehokkaat lähtötiedot myös vaativissa ja laajoissa kohteissa.

Yhdistämällä tarkka laserkeilaus, monipuolinen aineiston tuotanto ja systemaattinen laadunvarmistus saatiin aikaan kokonaisuus, joka palvelee tilaajaa pitkälle tulevaisuuteen.

“Tietomalli tarjoaa selkeän ja yhtenäisen kokonaiskuvan jäähallin tiloista ja rakenteista, mikä helpottaa jatkosuunnittelua ja vähentää epävarmuuksia hankkeen alkuvaiheessa.”
